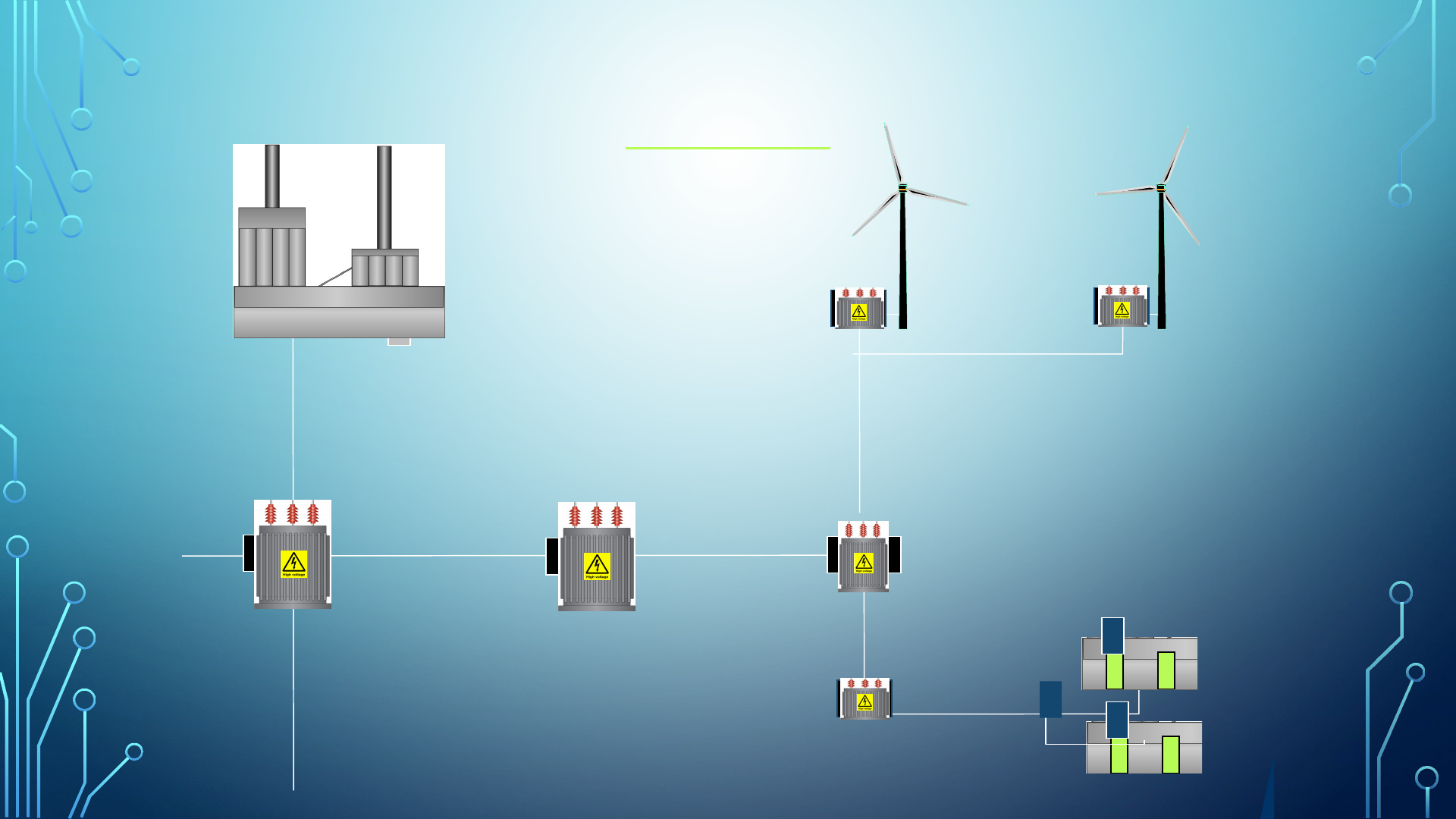

400 kV/60 kV
60 kV/20 kV
20 kV/12 kV
12kV/690V
12kV/690V
400/230 V
Ninguém muda ninguém. Não há mágica na superação dos conflitos. Não se apaga da memória. Ninguém sai do inferno dos seus erros se não encontrar a porta do paraíso: a compaixão e a educação.
Augusto Cury
Vestas Wind Systems A/S
GB903-003-V90-WTG installation
1
Purpose:
Explain the purpose of having transformers in the grid.
Notes:
Transformers on the Electrical Grid.
The electricity that comes to your home. When electricity moves from a power plant it is put into a very high voltage to be able to travel long distances. The high voltage lines can be as high 155,000 to 765,000 volts to travel many hundreds of miles.
In order for your home or a store to use the electricity, it has to be at a lower voltage than on the long-distance lines. So, the electricity is "stepped-down to a lower level using a transformer. This lower voltage electricity is put into the local electric wires at a substation. The substation breaks the larger amount of power down into smaller pieces at lower voltage. It is then stepped down again and again.
Once smaller transformers take that voltage down to usually 7,200, the power leaves this substation.
In your neighbourhood, a transformer on top of a utility pole, or one connected to underground wires, transforms the 7,200 volts into 220-240 volts. Then this is sent into your home over three wires. The three wires go through the electric meter, which measures how much electricity you use. One of the three wires is the ground, and the other two are the positives.
Some of the electrical appliances in your home use the 220-240 volts. These are things like a water heater, stove and oven, or air conditioner. They have very special connections and plugs. Other devices, like your TV or computer only use one-half of the electricity -- 110-120 volts.
In a toy train set, the voltage is reduced even more from 110-120 and is changed from alternating current into direct current.
Some businesses use higher voltage power to run big machines. So, they don't need to have the voltage reduced as much.
Power lines
High tension power lines.
Electrical transmission and distribution lines for electric power always use voltages significantly higher than 50 volts, so contact with or close approach to the line conductors presents a danger of electrocution. Contact with overhead wires is a frequent cause of injury or death. Metal ladders, farm equipment, boat masts, construction machinery, television antennas, and similar objects are frequently involved in fatal contact with overhead wires. Digging into a buried cable can also be dangerous to workers at the excavation site. Digging equipment (either hand tools or machine driven) that contacts a buried cable may energise piping or the ground in the area, resulting in electrocution of nearby workers. Unauthorised persons climbing on power pylons or electrical apparatus are also frequently the victims of electrocution. At very high transmission voltages even a close approach can be hazardous since the high voltage may spark across a significant air gap.
For high voltage and extra-high voltage transmission lines, specially trained personnel use so-called "live line" techniques to allow hands-on contact with energised equipment. In this case the worker is electrically connected to the high voltage line so that he is at the same electrical potential. Since training for such operations is lengthy, and still presents a danger to personnel, only very important transmission lines are the objects of live-line maintenance practices. Outside these specialised situations, one should not assume that being ungrounded allows one to safely touch energised objects; grounding, or arcing to ground, can occur in unexpected ways, and high-frequency currents can cause burns even to an ungrounded person (touching a transmitting antenna is dangerous for this reason, and likewise a high-frequency Tesla Coil can sustain a spark with only one endpoint).
Normally protective equipment on high-voltage transmission lines prevents formation of an unwanted arc, or insures it is de-energised within tens of milliseconds. Electrical apparatus designed to interrupt high-voltage circuits is designed to safely direct the resulting arc so that it dissipates without damage. High voltage circuit breakers often use a blast of high pressure air, a special dielectric gas (such as SF6 under pressure), or immersion in mineral oil to quench the arc when the high voltage circuit is broken
Tecnologia em Trafos de WTGs
Ementa do treinamento:
Contexto Histórico dos Trafos
Características construtivas dos Trafos usado em turbinas eólicas.
Tipos de Trafos
Tipos de núcleos dos Trafos
Polaridade em Trafos
Resistencia de isolamento de Trafos.
Autotransformadores.
Ensaios de rotina e manutenção em Trafos
Tecnologia em Transformadores de WTGs
Testes Elétricos em Transformadores Monofásicos
Os testes elétricos para determinar o estado dos enrolamentos de um transformador deve ser executados com Mili-ohmímetro e Megômetro. Os Testes elétricos a serem realizados são:
Resistência do isolamento e Resistência ôhmica.
Caso os transformadores possuam sensores de temperatura devemos:
Sensores: identificar o tipo do sensor, medir a temperatura de desligamento e efetuar testes para certificar-se do estado de sua integridade física e capacidade de funcionamento. Os resultados dos testes elétricos determinarão o estado dos enrolamentos das bobinas primárias e secundárias,  indicando se o mesmo está bom ou deve ser reenrolado.
A primeira tarefa para ser realizado no ensaio de transformadores é a identificação do primário e secundário do transformador. Isto é feito realizando a medida de resistência dos bobinados. As medidas de Resistência do Primário e Secundário são realizadas com a Ponte de Wheatstone
Tecnologia em Transformadores de WTGs
Testes Elétricos em Transformadores Monofásicos
1 - Medidas de Resistência do Primário e Secundário com Ponte de Wheatstone
A ponte de Wheatstone é um método mais refinado de se determinar a resistência do primário e secundário do transformador.
Ela consiste na utilização de um galvanômetro, dois resistores de resistência conhecida
 (R1 e R2) e outro de resistência variável (RV), além de uma fonte de tensão.
Tecnologia em Transformadores de WTGs
Testes Elétricos em Transformadores Monofásicos
Quando os produtos cruzados dos resistores da ponte de Wheatstone forem iguais, o galvanômetro não indicará nenhuma corrente elétrica no ramo CD. Nesta situação, dizemos que a ponte está em equilíbrio.
Com isso é possível determinar a resistência desconhecida. Sendo o transformador do tipo abaixador a resistência do secundário é menor que a do primário, logo realizando as medidas de resistência no enrolamentos é possível determinar o primário e secundário do transformador.
Para calcular o comprimento do fio utilizado no transformador usamos a fórmula da resistência de um fio de cobre.
Tecnologia em Transformadores de WTGs
Testes Elétricos em Transformadores Monofásicos
Para isso devemos medir com o micrômetro o diâmetro deste fio e determinar a seção transversal. Como exemplo temos o fio número 16 AWG (diâmetro 1,3mm) utilizamos a 2ª lei de Ohm, a resistência R de um fio metálico uniforme e isotrópico é dada em função de sua resistividade ρ, comprimento L e a área A da sua secção transversal, assim: R = ρ L/A
A resistividade do cobre à 20ºC é de: 0,0172 Ω.mm
Sendo o diâmetro de 1,3 mm, seu raio é de 0,65 mm e área é dada por:
A = πR²
A ≈ 3,14 . (0,65)²
A ≈ 1,33 mm²
Só falta agora saber a resistência do fio medida com a ponte de Wheatstone e aplicar na fórmula e você terá um valor bem aproximado do comprimento do fio. Com isso saberemos como o transformador foi construído.
Tecnologia em Transformadores de WTGs
Testes Elétricos em Transformadores Monofásicos
- Medidas de Isolação do Transformador com Megômetro
Outro dos testes mais necessáriosantes de energizar qualquer motor elétrico trifásico é medir a resistência do isolamento. A resistência de isolamento de um motor ou gerador pode variar conforme seu tamanho ou pelas características de seu projeto. As medidas, ainda, podem ser afetadas pelas condições de umidade, temperatura ou pela magnitude do teste e sua duração Tem-se como padrão considerar que a resistência mínima de um isolamento nunca poderá estar abaixo do resultado da seguinte fórmula:
Rm = Tensão nominal em kV + 1, (em MΩ) a 40ºC
Se o equipamento estiver em outra temperatura, será necessário efetuar os cálculos para correção ao equivalente ao valor de 40ºC.
Passo 1: Conecte o terminal de saída cor preta do Megôhmetro no cabo 1 do transformador e o terminal de saída cor vermelha do Megôhmetro no no cabo 2 do transformador.
Observe que estamos passando o Megôhmetro na escala de 500V, mesmo para motores ligados internamente para menores tensões, podemos fazer a medição da resistência do isolamento usando Megôhmetro na escala  de 500V.
Tecnologia em Transformadores de WTGs
Testes Elétricos em Transformadores Monofásicos
Lembre-se que você está trabalhando com tensões de 500V a 5000V e, portanto, deve tomar todos os cuidados necessários para proteger sua integridade física e a integridade dos demais.
Antes de ligar o Megôhmetro, certifique-se se todas as medidas de segurança estão sendo obedecidas e se você está usando os EPI´s apropriados para essa operação. Se necessário, isole a área onde você estará realizando o teste.
Tecnologia em Transformadores de WTGs
Testes Elétricos em Transformadores Monofásicos
Ligue o Megôhmetro, aperte a tecla de medida e observe o valor medido. Estabilizado o valor, dispare o cronômetro e espere 60 segundos, com esse tempo podemos verificar índice de polarização e absorção. Anote em uma ficha o valor obtido, considerando a escala que você utilizou.
Conecte o terminal vermelho do Megôhmetro ao cabo 2 e repita as operações dos passos e anote os resultados. Conecte o terminal preto do Megôhmetro ao cabo 3 do transformador, repita as operações e anote os resultados. Como se trata de um transformador de 8 pontas, repita as mesmas operações para os cabos 4, 5, 6, 7 e 8 e terá concluída a medição de resistência entre bobinas do transformador.
Para medir a resistência do isolamento contra massa, você deve proceder da mesma forma que foi mostrado anteriormente. A diferença, agora, é que você vai medir a resistência do isolamento contra massa e não mais contra as fases do transformador. Observe que o cabo preto do Megôhmetro deverá ficar firmemente fixado à carcaça do transformador.
