7 – Drenagem Urbana
Radiação
solar
Formação de nuvem
(vapor)
Evaporação e
transpiração de
plantas e
árvores
Nuvem de chuva (vapor condensado)
Evaporação do
lago
Infiltração
Infiltração/
Recarga
Escoamento
superficial
Retenção
Zona saturada
Água subterrânea

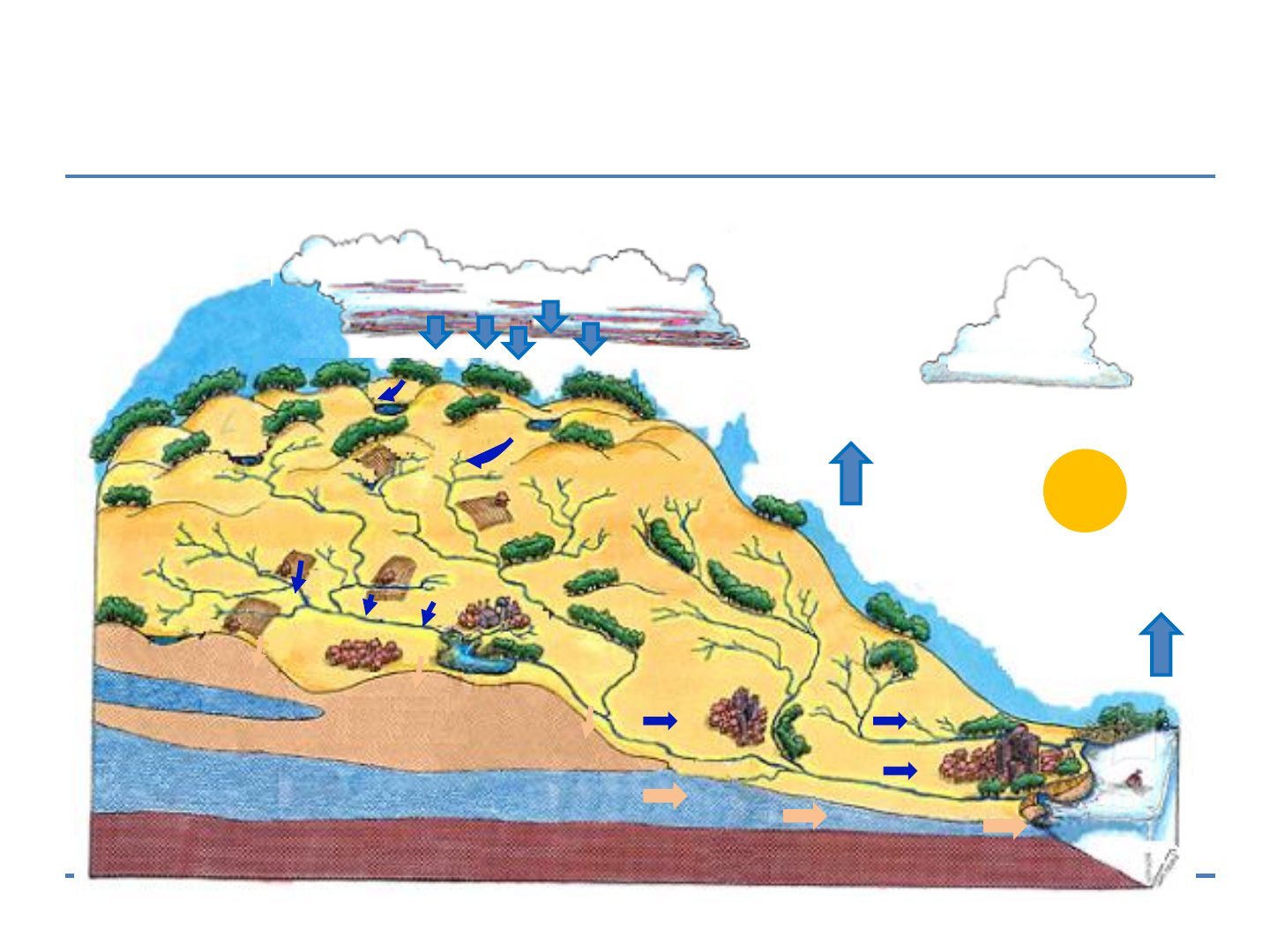

7.1 - Ciclo Hidrológico
COLETA
7.2 - Sistema Urbano de Drenagem Pluvial
COLETA
TRATAMENTO
DISPOSIÇÃO
FINAL
Sistema Unitário Sistema Separador
Esgoto sanitário


Esgoto
doméstico
Esgoto
industrial
Água de
infiltração
Contribuição
Pluvial
Parasitária
Água Pluvial
Definições: NBR 9648/Nov1986
COLETA
Água Pluvial
RIO
TRATAMENTO
DISPOSIÇÃO
FINAL
Sistema Unitário
3
Água Pluvial
Esgoto sanitário


Esgoto
doméstico
Esgoto
industrial
Água de
infiltração
Contribuição
Pluvial
Parasitária
Sistema separador
4
Água Pluvial
Esgoto sanitário


Esgoto
doméstico
Esgoto
industrial
Água de
infiltração
Contribuição
Pluvial
Parasitária
7.3 – Drenagem urbana
5
• Projeto de Microdrenagem
• Inicia nas edificações, seus coletores pluviais.
• Sistema inicial de drenagem urbana: leito das ruas (guias e
sarjetas), bocas-de-lobo e galerias
• Traçados das ruas, largura, topografia

• Projeto de Macrodrenagem
• Escoamento final das águas pluviais provenientes do Sistema
Inicial de Drenagem Urbana
• Rede física: principais talvegues (fundo de vale)  sempre existe
• Constitui-se basicamente: canais naturais ou artificiais, galerias
de grandes dimensões, estruturas auxiliares e obras de proteção
contra erosão.
• Interesse maior na área total da bacia: seu escoamento natural,
sua ocupação e cobertura, os fundos de vale, os cursos de água,
aspectos sociais (canalização de um córrego pode não ser benéfica
à população)
Fonte: [Ref 1,2]
Hidráulica
de canais
Microdrenagem
6
1 - VAZÃO DE DIMENSIONAMENTO:
Método Racional
ciAQ 
Máxima vazão provocada por uma chuva de intensidade uniforme.
Ocorre quando toda a bacia passa a contribuir para a seção em estudo.
Tempo necessário para que isso ocorra: tc
Q: vazão de pico
c: coeficiente de deflúvio
i : intensidade média da precipitação sobre toda a bacia,
de duração igual ao tc
A: área da bacia
• Uso com cautela, pois envolve várias simplificações
• Quanto maior a área  mais impreciso o método
 Aplicação para bacias pequenas:
 A ≤ 5 km² (Linsley & Franicini)
CHUVA
Interceptada por
obstáculos
Posteriormente
evapora
Retida em
depressões do
terreno
Atinge o solo
Infiltra Escoa pela
superfície
precVol
escVol
c
.
..

Coeficiente de
deflúvio
Distribuição da
chuva na bacia
Direção do deslocamento da
tempestade em relação ao sistema
de drenagem
Precipitação
antecedente
Condição da
umidade do solo Tipo de solo Uso do solo
Rede de drenagem
Duração e intensidade da
chuva
A - Coeficiente de deflúvio (c) ou Coeficiente de escoamento superficial
Q=c.i.A
Tabelas:
10
Cálculo do coeficiente de escoamento de um determinado quarteirão:
Q
AqRnpRpT
A
AAAA
C
15,03,09,09,0 

Secretaria Técnica do Projeto Noroeste:
AT: Área de telhados
ARp: Área de ruas pavimentadas
ARnp: Área de ruas não pavimentadas
AAq: Área de quintais
AQ: Área do quarteirão
descobertacoberta
descobertacoberta
AA
AA
C



3,08,0
Sucepar (Suderhsa, atual Instituto
das Águas do Paraná):
11
B - Área contribuinte
Individualização da bacia
contribuinte: traçado em planta
topográfica.

ESCALA:
• Bacias urbanas: escala 1:5.000
(curvas de nível a cada 5m)

• Estudos mais detalhados: escala
1:2.000 (curvas de nível a cada
metro)
B1) A nível de bacia e sub-bacia
hidrográfica
B.2) A nível de quarteirão
Sucepar (Suderhsa, atual Instituto das
Águas do Paraná):
Dividir os quarteirões pelas bissetrizes.
12
Secretaria Técnica do Projeto Noroeste:
13
Secretaria Técnica do Projeto Noroeste:
14
Secretaria Técnica do Projeto Noroeste:
15
16
[Ref.3]
C - Intensidade média da precipitação (i)
Neste método considera-se: valor médio no tempo e no espaço.

É relacionada com a duração da chuva crítica e o período de retorno Tr
Normalmente tempo de
concentração da bacia
Admite-se que o Tr da precipitação seja o mesmo da cheia que ela provoca.
Não é exatamente verdadeiro.
Para um pluviógrafo isolado, pode-se determinar a equação da chuva:
i - intensidade máxima média para duração t;
t0, C e n são parâmetros a determinar
K – fator de freqüência n
m
r
tt
TK
i
)(
.
0

18
C.1 - Tempo de recorrência:
Barragens 1.000 a 10.000 anos
Galerias de águas pluviais 5 a 10 anos
Canais em terra 10 anos
Pontes e bueiros mais importantes, e que dificilmente permitirão
ampliações futuras
25 anos
Obras em geral em pequenas bacias urbanas 5 a 50 anos
Microdrenagem: 3 anos
Macrodrenagem: 5 anos
19
C.2 - Tempo de duração da chuva:
No método racional: tempo de duração da chuva = tempo de concentração da bacia
tc = ti + tp
Tempo de percurso dentro da galeria (min)
Tempo de escoamento superficial
ou de entrada (min)
385,0
3
57 






H
L
tc
tc: Tempo de concentração (min)
L: Extensão do talvegue principal (km)
H: Diferença de nível entre o ponto mais
afastado e o ponto considerado (m)
Várias fórmulas empíricas,
ábacos, dentre eles: Kirpich
ti
Ver: TH024 - Hidrologia
Exercício
20
Elementos de captação e transporte
21
Sarjeta e Sarjetões
Tubos de ligação
Caixas de ligação
Poços de visita
Galerias
Boca de lobo
M
ei
o
-f
io

a) Sarjetas e Sarjetões
22
SARJETAS
Calhas formadas por faixas da
via pública e o meio-fio (guia)
SARJETÕES
Faixas nos cruzamentos de ruas
• Comportamento como canais de seção triangular.
• Dimensionamento:
• Não considera sua função hidráulica.
• interesse: Capacidade hidráulica
Chuva Q máx de
escoamento
Posicionamento das
bocas de lobo
Fórmula de Manning
n = 0,016 (concreto rústico)
b) Boca de Lobo
23
A capacidade hidráulica pode
ser considerada como a de um
vertedor de parede espessa:
L: comprimento da abertura (m)
H: altura da água nas proximidades (m)
[Ref.1]
24
Boca de lobo com grelha
Leito da via
Tubo
[Ref.1]
E entrada
pela guia
25
[Ref.1]
26
[Ref.1]
27
28
Explosão demográfica
TH028 - Saneamento Ambiental I 32
Fonte: revista exame 1999
TH028 - Saneamento Ambiental I 33
TH028 - Saneamento Ambiental I 34
São Paulo
35
Alterações no ciclo
• A nível global:
– Emissões de gases para a
atmosfera produz aumento no
efeito estufa, alterando as
condições das emissões da
radiação térmica;
• A nível local:
– obras hidráulicas atuam sobre
rios, lagos e oceanos;
– desmatamento;
– a urbanização.
TH048 - Saneamento Básico e Ambiental 36
Drenagem
urbana
Enchentes
37
Q=c.i.A
TH028 - Saneamento Ambiental I 38
2011
Porto Velho, 22/03/2014
Chuvas fortes no Sul do País
provocaram deslizamentos
42
O Rio Itajaí-Açu
ultrapassou o nível
normal em dez
metros em Rio do
Sul, no Vale do
Itajaí, e inundou
boa parte da
cidade: 1,5 mil
pessoas estão fora
de suas casas
A primavera começou oficialmente ontem com fortes pancadas de chuva na Região Sul do país.
Desde a tarde da última sexta-feira, Rio Grande do Sul, Santa Catarina e Paraná sofrem a
influência de uma frente fria que trouxe muita chuva, raios, vendavais e granizo. A frente se
desloca rapidamente e deve atingir São Paulo hoje.
Gazeta do
Povo
23/09/2013
43
2013
CIC – às margens do Contorno Sul
8/6/14
CIC - Bairro
Vitória Régia
http://www.gazetadopovo.com.br/vidaecidadania/conteudo.phtml?tl=1&id=14746
62&tit=Prefeitura-declara-estado-de-alerta-em-Curitiba
Bairro Hauer Campo Magro
Bairro Fazendinha Bairro Fazendinha
http://www.gazetadopovo.com.br/vidaecidadania/conteudo.phtml?tl=1&id=14746
62&tit=Prefeitura-declara-estado-de-alerta-em-CuritibaBairro Cascatinha
8/6/14
8/6/14
Um longo congestionamento se
formou no Contorno Sul
7/6/14
Parque Barigui
Parque Tingui
Parque Barigui
Parque Barigui
8/6/14
http://www.gazetadopovo.com.br/vidaecidadania/conteudo.phtml?tl=1&id=1474662&tit=Prefeitura-declara-estado-de-
alerta-em-Curitiba
Cheia no rio Iguaçu inunda passarelas e suspende passeios nas
Cataratas
“As fortes chuvas da última semana e a liberação do excedente de água na
usina de Salto Caxias provocaram a súbita elevação do nível do rio Iguaçu
na região das Cataratas.
... 22 milhões de L/s nas Cataratas do Iguaçu, 16 vezes acima do normal
para esta época do ano.”
8/6/2014 21:58h
http://www.cbnfoz.com.br/editorial/foz-do-iguacu/noticias/09062014
09/06/14
http://www.cbnfoz.com.br/editorial/foz-do-iguacu/noticias/09062014-152305-impressionante-imagens-da-
cheia-nas-cataratas-do-iguacu

50
Matinhos, 15/02/15 Curitiba, 22/02/16, P=46,4 mm em 30 min
Fatores de influência do hidrograma
Relevo:
Densidade de drenagem, declividade do rio ou da bacia, capacidade de
armazenamento e forma
Tipo radial: concentra o
escoamento antecipando e
aumentando o pico em relação
a uma bacia mais alongada,
que tem escoamento
predominante no canal
principal e percurso mais longo
até a seção principal,
amortecendo as vazões.
Forma da bacia
51 RTK
Boa drenagem e
grande declividade
Hidrograma íngreme com pouco
escoamento de base.
Ex: bacias de cabeceira
Grandes áreas de
inundação
Amortecem o escoamento e
regularizam o fluxo.
52 RTK
A vegetação tende a retardar o
escoamento e aumentar as perdas
por evapotranspiração.
Cobertura da bacia
Nas bacias urbanas, onde a
cobertura é alterada
(impermeável), acrescida de uma
rede de drenagem mais eficiente,
o escoamento superficial e o pico
aumentam.
53 RTK
54
Aumento da
vazao média
de cheia  6
a 7 vezes
55
Belo Horizonte (Ramos, 1998)
56
Curitiba, Porto Alegre e Sao Paulo
Além da quantidade, impacto na qualidade
57
Corpo receptor
58
Prof. Carlos Tucci
59
Prof. Carlos Tucci
Lixo recolhido na drenagem de SP
60
Prof. Carlos Tucci
61
Famoso
FUSCA ROLHA
(SP)
Prof. Carlos Tucci
Belo Horizonte
62
Prof. Carlos Tucci
63
Prof. Carlos Tucci
64
Prof. Carlos Tucci
Lixo retido em detenção
65
Prof. Carlos Tucci
Qualidade da água pluvial
66
Em algumas situações
equivalente a um esgoto
doméstico
DBO, N, P
Metais pesados: Chumbo, Ferro,
etc
Grande carga no início do
escoamento superficial
Prof. Carlos Tucci
Área de risco
67
Prof. Carlos Tucci
Política de controle
68
Escoar o mais rapidamente
possível a precipitação
Inundações
Leva o problema para jusante
Custo
Canais e condutos podem
produzir custos 10x maiores
que controle na fonte
Princípios modernos na drenagem
• O desenvolvimento (ex.: novos loteamentos) não
pode aumentar a vazão de pico das condições
naturais
• Planejamento estratégico e integrado
– Planejar o conjunto da bacia
– Evitar transferência de impactos para jusante
• Controle da drenagem na fonte
• SUDS – Sustainable Urban Drainage System
• Ecosan – Ecological Sanitation
69
Controle na fonte
Controle na fonte
• Pavimento permeável
• Trincheiras e planos de
infiltração
• Detenção
• Sem ligação direta com o
sistema pluvial
70
Prof. Carlos Tucci
TH048 - Saneamento Básico e Ambiental 71
Drenagem urbana
TH048 - Saneamento Básico e Ambiental 72

TH048 - Saneamento Básico e Ambiental 73
Infiltração
74
Prof. Carlos Tucci
Pavimentos permeáveis

75
Experimentos com pavimento

76
Prof. Carlos Tucci

77
Prof. Carlos Tucci
Bloco vazado
Concreto poroso
Trincheira com pavimento
78
Dreno permeável

79
Prof. Carlos Tucci
Ecodreno

http://www.ecotelhado.co
m.br/Por/ecodreno/default.
aspx
25 galoes 50 galoes
670.000 m³
Tubo de D=10m
Saída 200 m³/s
• Assistir o vídeo:

Entre Rios de Caio Ferraz
“Conta de modo rápido a história de São Paulo
e como essa está totalmente ligada com seus
rios”
Bibliografia
• [Ref.1] AISSE, Miguel Mansur. Drenagem Urbana. In: Fendrich, R.; Oblade, N.L.;
Aisse, M.M. & Garcias, C.M. 1997. Drenagem e Controle da erosão urbana.
Curitiba: Champagnat. Cap.IV.
• [Ref.2] Azevedo Netto. Manual de Hidráulica. P.536-562.
• [Ref.3] Gribbin, J.E. Introdução à Hidráulica, Hidrologia e Gestão de Águas Pluviais.
Cengage Learning. Tradução da 3ª. Edição norte-americana.
• [Ref.4]Tsutiya, Milton Tomoyuki. 2006. Abastecimento de Água. São Paulo:
Departamento de Engenharia Hidráulica e Sanitária da Escola Politécnica da
Universidade de São Paulo. 643p. 4ª. Edição
• [Ref.5] Tucci, C.. Gerenciamento da drenagem urbana.


90
