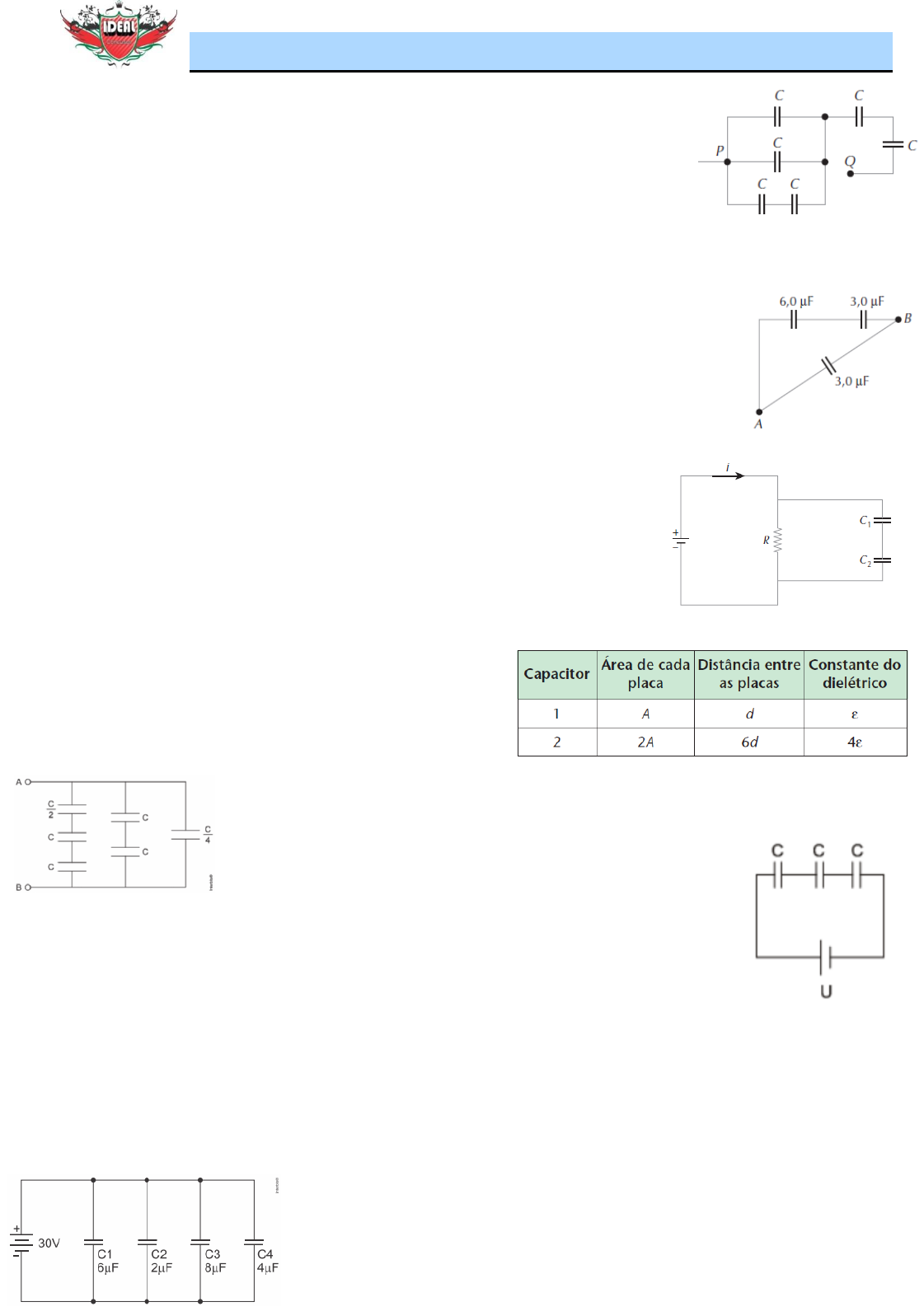

<p>FÍSICA Capacitor Elétrico PROFº: RAFAEL PIOVESAN PISTOIA</p><p>01. Considere os seis capacitores vistos na figura. Suponha que a capacitância de cada</p><p>capacitor é C, a capacitância equivalente entre os pontos P e Q é:</p><p>a) 6C b) 5/12 C c) 5/8C d) 3C</p><p>02. (Uesb-BA) Um capacitor de um circuito de televisão tem uma capacitância de 1,2 μF. Sendo a diferença de potencial entre</p><p>seus terminais de 3.000 V, a energia que ele armazena é de:</p><p>a) 6,7 J b) 5,4 J c) 4,6 J d) 3,9 J e) 2,8 J</p><p>03. (Aman-RJ) Na figura aplica-se entre os pontos A e B uma ddp de 100 V. A energia potencial</p><p>elétrica armazenada na associação dos capacitores vale:</p><p>a) 7,5 x 10-1 J c) 2,0 x 10-2 J e) 5,0 x 10-2 J</p><p>b) 2,5 x 10-2 J d) 7,5 x 10-3 J</p><p>04. (ITA-SP) No circuito esquematizado a corrente i é constante e a capacitância C2 é o</p><p>dobro da capacitância C1. Designando por U1 e W1, respectivamente, a tensão e a energia</p><p>eletrostática armazenadas no capacitor C1, e por U2 e W2 as grandezas correspondentes</p><p>para C2, podemos afirmar que:</p><p>a) U2 = 2 U1 e W2 = 2 W1</p><p>b) U2 = U1/2 e W2 = W1/2</p><p>c) U2 = U1/2 e W2 = W1</p><p>d) U2 = U1 e W2 = 2 W1</p><p>e) U2 = 2 U1 e W2 = 8 W1</p><p>05. (Uece) Um técnico em Eletrônica preparou dois capacitores</p><p>de placas paralelas para testar as 20 saídas de um sistema de</p><p>alarme. Observe na tabela as características dos dois capacitores.</p><p>A razão C1/C2 entre a capacitância de 1 e de 2 é igual a:</p><p>a) 4/3 b) 2/3 c) 3/4 d) 3/2</p><p>06. Na associação de capacitores, esquematizada acima, a capacitância está indicada na</p><p>figura para cada um dos capacitores. Assim, a capacitância equivalente, entre os pontos A</p><p>e B no circuito, é: a) C. b) 2C. c) 3C. d) 4C. e) 8C.</p><p>07. Qual a capacitância equivalente do circuito abaixo?</p><p>a) 3C. b) C³. c) C/3. d) 3C/2. e) 2C/3.</p><p>08. (Enem 2ª aplicação 2016) Um cosmonauta russo estava a bordo da estação espacial MIR quando um de seus</p><p>rádios de comunicação quebrou. Ele constatou que dois capacitores do rádio de 3μF e 7 μF ligados em série</p><p>estavam queimados. Em função da disponibilidade, foi preciso substituir os capacitores defeituosos por um único</p><p>capacitor que cumpra a mesma função. Qual foi a capacitância, medida em μF, do capacitor utilizado pelo</p><p>cosmonauta? a) 0,10 b) 0,50 c) 2,1 d) 10 e) 21</p><p>09. (Mackenzie 2019) Um estagiário do curso de Engenharia Elétrica da UPM –</p><p>Universidade Presbiteriana Mackenzie – montou um circuito com o objetivo de</p><p>acumular energia da ordem de 𝑚𝐽 (milijoule). Após algumas tentativas, ele</p><p>vibrou com a montagem do circuito abaixo, cuja energia potencial elétrica</p><p>acumulada vale, em 𝑚𝐽:</p><p>a) 2 b) 3 c) 4 d) 6 e) 9</p><p>10. A carga elétrica que a associação de capacitores abaixo armazena, quando</p><p>estabelecemos entre A e B a ddp de 22 V, é:</p><p>a) 22 µC. b) 33 µC. c) 44 µC. d) 66 µC. e) 88 µC.</p><p>11. Três capacitores, de placas paralelas, estão ligados em paralelo. Cada um deles tem armaduras de área A, com</p><p>espaçamento d entre elas. Assina a alternativa que contém o valor da distância entre as armaduras, também de</p><p>área A, de um único capacitor, de placas paralelas, equivalente à associação dos três.</p><p>a) d/3. b) 3d. c) (3d)/2. d) (2d)/3. e) (4d)/3.</p><p>12. (Uece) Um capacitor tem uma capacitância de 8,0 × 10-11 F. Se o potencial elétrico entre suas placas for 12 V,</p><p>o número de elétrons em excesso na sua placa negativa é: (considere a carga de um elétron como e = 1,6 x 10-19C).</p><p>a) 9,6 × 10-14 b) 8,0 ×1020 c) 6,0 × 109 d) 5,0 × 108 e) 11 x 107</p><p>13. A energia potencial armazenada entre as placas paralelas de um capacitor, cuja capacitância é de 10 μF,</p><p>quando submetido a uma diferença de potencial de 1 mV, é equivalente a:</p><p>a) 10 nJ b) 5pJ c) 10 μJ d) 10 mJ e) 1 μJ</p><p>14. A respeito da capacitância e da energia potencial elétrica armazenada em um capacitor, julgue os itens a</p><p>seguir:</p><p>I – A capacitância é diretamente proporcional à permissividade elétrica do meio onde está o capacitor.</p><p>II – Quanto maior a distância entre as placas de um capacitor, maior será sua capacitância.</p><p>III – A energia potencial elétrica armazenada em um capacitor não depende da capacitância, mas apenas da</p><p>diferença de potencial estabelecida entre as placas de um capacitor.</p><p>IV – Os desfibriladores são exemplos de aplicação do estudo de capacitores.</p><p>V – A área das placas paralelas que compõem o capacitor é diretamente proporcional à capacitância.</p><p>Está correto o que se afirmar em:</p><p>a) I, II, IV e V b) I, II, III e V c) I, II, III, IV e V d) III, IV e V e) I, IV e V</p><p>15. (Uepa) Um componente elétrico utilizado tanto na produção como na detecção de ondas de rádio, o capacitor,</p><p>pode também ser útil na determinação de uma grandeza muito importante do eletromagnetismo: a</p><p>permissividade elétrica de um meio. Para isso, um estudante, dispondo de um capacitor de placas paralelas,</p><p>construído com muita precisão, preenche a região entre as placas com uma folha de mica de 1,0 mm de espessura</p><p>e registra, com um medidor de capacitância, um valor de 0,6 nF. Sabendo-se que as placas são circulares, com</p><p>diâmetro igual a 20 cm, afirma-se que a permissividade elétrica da mica, em unidades do S.I., é igual a:</p><p>Dados: Adote π = 3; 1 nF = 10-9 F</p><p>a) 2 x 10-12 b) 4 x 10-12 c) 10 x 10-10 d) 20 x 10-12 e) 25 x 10-11</p><p>16. Os quatro capacitores, representados na figura abaixo, são idênticos entre si. Q1 e Q2</p><p>são respectivamente, as cargas elétricas positivas totais acumuladas em 1 e 2. Todos os</p><p>capacitores estão carregados. As diferenças de potencial elétrico entre os terminais de</p><p>cada circuito são iguais. Em qual das seguintes alternativas a relação Q1 e Q2 está correta?</p><p>a) Q1 = (3/2) Q2 b) Q1 = (2/3) Q2 c) Q1 = Q2 d) Q1 = (Q2)/3 e) Q1 = 3(Q2)</p><p>17. Considere o vão existente entre cada tecla de um</p><p>computador e a base do seu teclado. Em cada vão existem duas</p><p>placas metálicas, uma delas presa na base do teclado e a outra,</p><p>na tecla. Em conjunto, elas funcionam como um capacitor de</p><p>placas planas paralelas imersas no ar. Quando se aciona a tecla,</p><p>diminui a distância entre as placas e a capacitância aumenta.</p><p>Um circuito elétrico detecta a variação da capacitância,</p><p>indicativa do movimento da tecla. Considere então um dado teclado, cujas placas metálicas têm 40 mm2 de área</p><p>e 0,7 mm de distância inicial entre si. Considere que a permissividade do ar seja ε0 = 9 x 10-12 F/m. Se o circuito</p><p>eletrônico é capaz de detectar uma variação da capacitância a partir de 0,2 pF, então, qualquer tecla deve ser</p><p>deslocada de pelo menos:</p><p>a) 0,1 mm b) 0,2mm c) 0,3 mm d) 0,4 mm e) 0,5 mm</p>
