Teodolitos


 O teodolito é um instrumento de precisão óptico de medida, utilizado
para mensurar medidas em ângulos verticais e horizontais, em
medidas diretas e indiretas de distâncias.
 Existem dois tipos de teodolitos: O Mecânico, preciso, porém
ultrapassado e o eletrônico, mais preciso e mais utilizado atualmente.

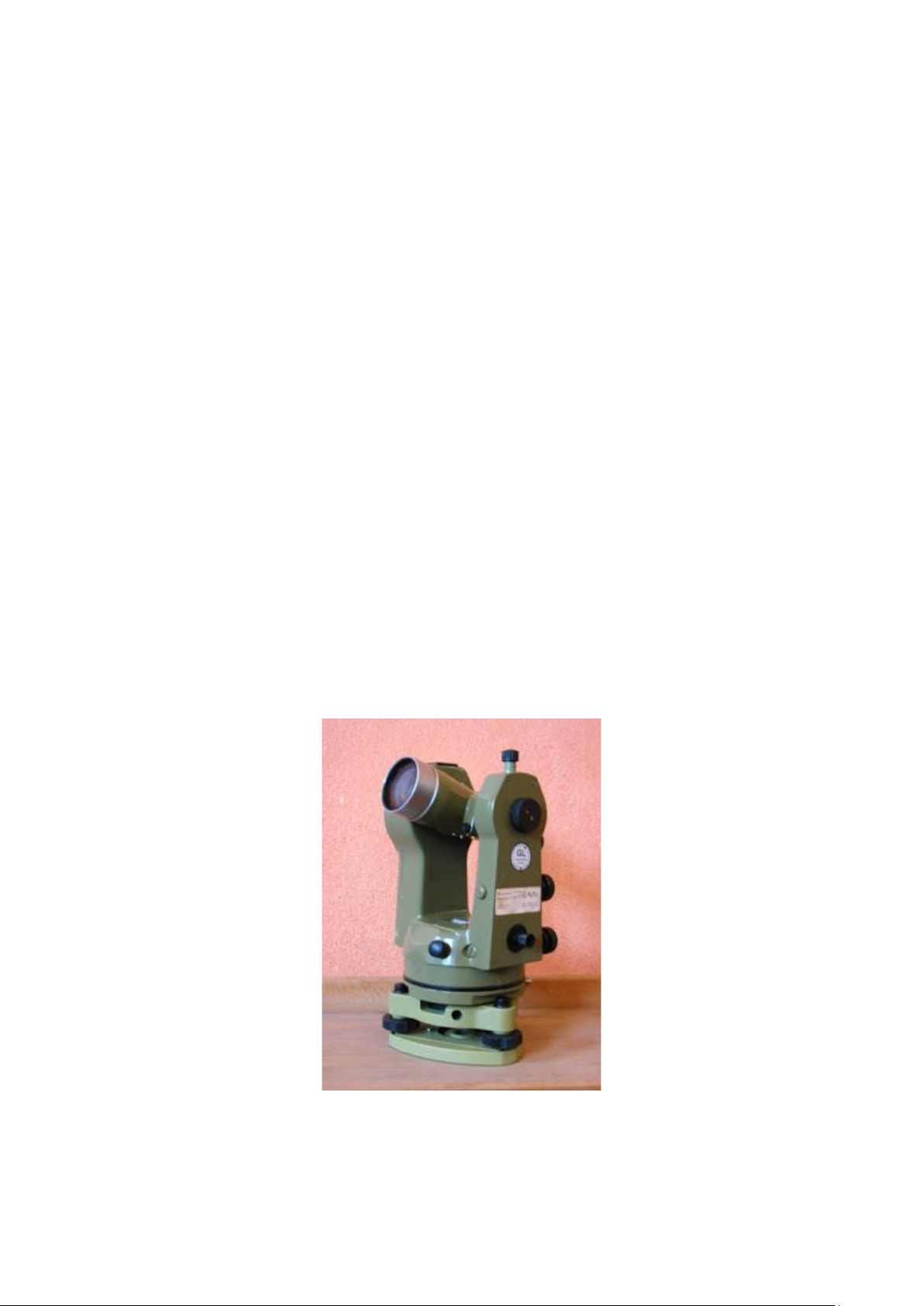

• Teodolito Mecânico: O teodolito mecânico serve para medir ângulos
verticais e horizontais, calculando distâncias e áreas, de acordo com os
ângulos. É um aparelho analógico, de precisão, um tanto ultrapassado, porém
ainda muito utilizado atualmente. Ele registra todas as informações necessárias
da área, porém deve-se anotar todos os dados e calcular manualmente.
 Em questão de precisão, ele atinge 3 segundos por quilômetro,
sendo assim, as chances de erro mínimas de 0.0008 graus no ângulo
por quilômetro.
 Para ser um instrumento extremamente preciso, ele utiliza limbos,
critais divididos em 360 partes, formando ângulos, como subdivisão
temos o limbo dos minutos, que são divididos em 60 e alguns em
divisão de segundos, sendo dividido em 3 pausas (20, 40 e 60
segundos).






http://1.bp.blogspot.com/-DaYTyCXJatI/Vfszb8o2x4I/AAAAAAAAOG4/nNL9bCUm6GI/s1600/Theodolite.jpg








• Teodolito Eletrônico: Atualmente, é o mais utilizado e mais
preciso que o teodolito mecânico. Assim como o teodolito
mecânico, também mede ângulos verticais e horizontais, tendo a
mesma função, porém ao invés de dar diferença na medição em graus, é
dada de 20 em 20 segundos, dando diferença de espaço menor.
 Além de medir ângulos, eles tem a função de calcular distâncias,
chamado de Estação total (distanciômetro). O distanciômetro emite um
sinal que é refletido na mesma direção em que foi recebido. As distâncias
horizontais, verticais e inclinadas são realizadas em alguns segundos,
apresentando os valores no visor do aparelho. Até pouco tempo atrás, era
necessário um prisma, para a reflexão do sinal, e hoje em dia é utilizado
o distanciômetro eletrônico, que é um aparelho mais avançado e moderno,
trabalhando sem unidade refletora.

http://1.bp.blogspot.com/-XfS4dBSdysM/Vfs_BC_YSOI/AAAAAAAAOHU/GkGMGVRpd4w/s1600/slide_32.jpg
http://2.bp.blogspot.com/-7zRIwGg6RRw/VftBg0q76cI/AAAAAAAAOHg/-F08y6-aWjk/s1600/Teodolito_Museo_Geominero_de_Madrid_%2528Espa%25C3%25B1a%2529.jpg





 Para utilizar um teodolito, é preciso montar ele com um tripé apoiado
em um ponto fixo e plano no terreno, escolhendo um ponto para medir
o primeiro ângulo desejado. Ajuste a altura do teodolito, de acordo
com a sua comodidade em relação ao ocular. Use botões para ajustar
o movimento lateral e o foco. Certifique-se de que o teodolito esteja
apoiado em um lugar plano, de acordo com o ajuste do prumo. Olhe
pelo ocular, ajustando o ângulo de medição o movendo para cima e
para baixo, as áreas medidas serão destacadas em vermelho. No lado
de alcance do aparelho, serão indicadas as medidas horizontais e
verticais.





http://4.bp.blogspot.com/-MANlAyRoyuQ/Vfs5J81L3PI/AAAAAAAAOHA/ytkIMsyrAyE/s1600/Zipp-02-01-800x800.jpg
http://2.bp.blogspot.com/-4Cgh-7sz2pY/Vfs5Rc3XYnI/AAAAAAAAOHM/RQkZkk8vj6I/s1600/estacao-total-engenharia.jpg


 Para calcular medidas, é necessário aplicar trigonometria - sistemas de
triangulação. Através dessas informações, podem ser feitas cartas ou plantas
topográficas e mapas.


Suas características principais são, basicamente, luneta, tripé, visor e
indicadores de níveis. Antigamente, alguns teodolitos tinham bússolas
acopladas no equipamento. Para facilitar a leitura do ângulo, as bússolas
topográficas tinham os pontos cardeais Leste e Oeste invertidos.


 Este equipamento é muito utilizado nas áreas de Topografia e
Geodésia, sendo seu uso também aplicado à engenharia.
