1 Lista de exercícios II – Circuitos série e paralelo Prof. Thomás A. M. Castro
Anhanguera - Niterói


Lista de exercícios – II

Assunto: Circuitos elétricos série e paralelo

Prof. Thomás A. M. Castro Data: 04/11/2013

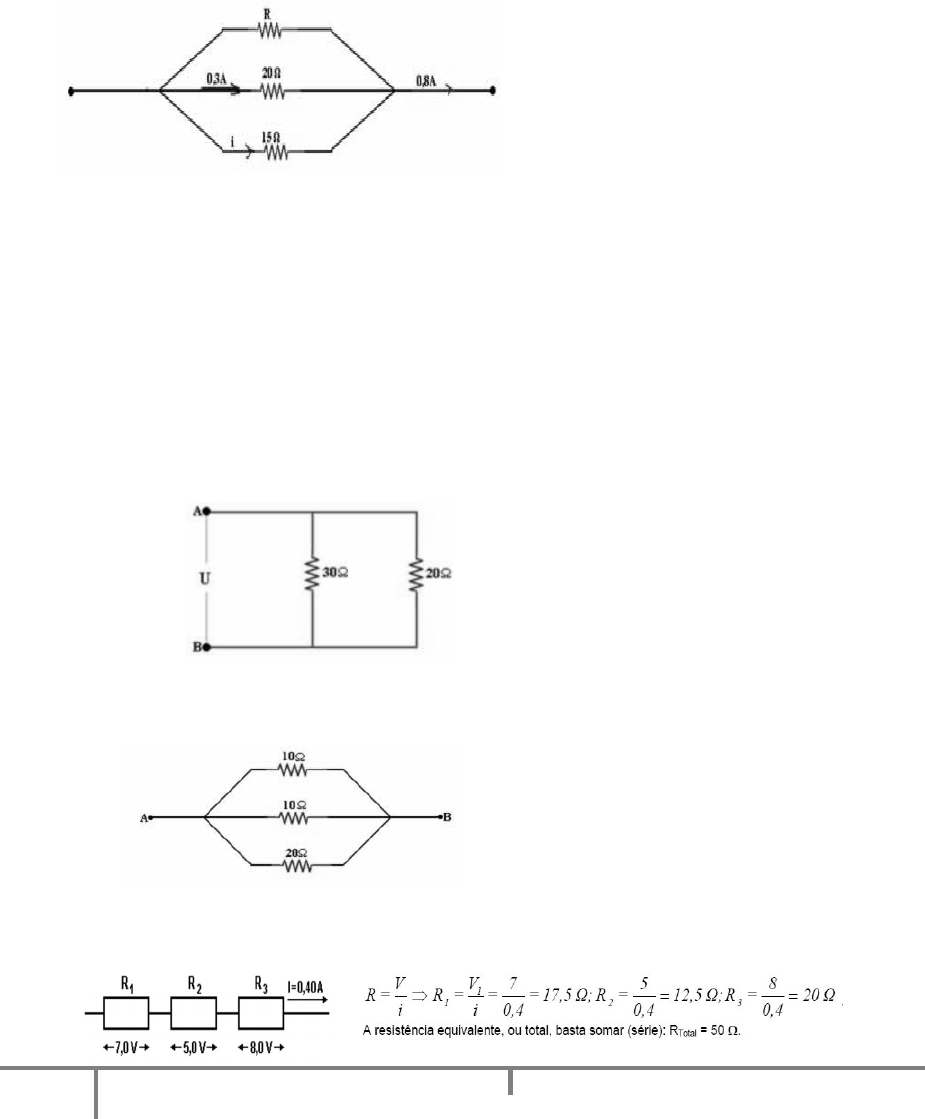

1. Na figura abaixo temos um circuito formado por três resistores ligados em paralelo.
Determine o valor da resistência do resistor R e da corrente i.


Sendo a ddp a mesma para todos os
resistores, temos que V = R.i = 20.0,3 = 6V
Determinando a corrente i
V = R.i
6 = 15.i
i = 6/15
i = 0,4A
Determinando a corrente que passa pelo
resistor R.
Ieq =0,4 + 0,3 + i’
0,8 = 0,4i + 0,3 + i’
i’ = 0,8 – 0,7
i’ = 0,1A
Determinando a resistência do resistor R
V = R.i
6 = R.0,1
R = 6/0,1
R = 60Ω

2. No circuito esquematizado abaixo, determine a resistência equivalente entre os
extremos A e B.

Resolução:
1/Req = 1/R1 + 1/R2
1/Req = 1/30 + 1/20
1/Req = (20 + 30)/600
1/Req = 50/600
Req = 12Ω

3. Determine a resistência equivalente entre os terminais A e B da seguinte associação
de resistores:

Resolução:
1/Req = 1/R1 + 1/R2 + 1/R3
1/Req = 1/10 + 1/10 + 1/20
Req = 4Ω

4. Qual o valor do resistor equivalente da associação a seguir, em ohms.



2 Lista de exercícios II – Circuitos série e paralelo Prof. Thomás A. M. Castro
Anhanguera - Niterói



5. No circuito abaixo a corrente i vale 2A e as resistências R1 = 8Ω e R2 2Ω. Tendo como
referência o esquema acima, determine o valor da corrente i2 em R2.


Para o resistor R1
V = i1.R1
V = 8.i1
Para o resistor R2
V = i2.R2
V = 2.i2
Como a ddp é a mesma para os dois
resistores, temos que:
i1.R1 = i2.R2
8.i1 = 2.i2
4.i1 = i2 Equação 1
A corrente que entra é dividida em
duas, logo:
i = i1 + i2
i1 + i2 = 2
i1 = 2 - i2 Equação II
Substituindo II em I
4.(2 - i2) = i2
8 – 4i2 = i2
5.i2 = 8
i2 = 8/5
i2 = 1,6A

6. Qual o valor da relação VO/ V para este circuito?

Temos a Lei de Ohm: V = Ri .
Como a corrente é a mesma para as duas resistências,
característica dos circuitos em série, a tensão fica
diretamente proporcional à resistência.
Se 4 é metade de 8, a tensão em R4Ω valerá metade de
em R8Ω. Logo, a tensão total se divide assim:
2/3 para R8Ω e 1/3 para R4Ω.
A relação pedida será de 3 para 1, ou 3.


7. Dois resistores, um de resistência 6,0 Ω e outro de resistência R, estão ligados a uma
bateria de 12 V, como mostra a figura. Sabe-se que a corrente total do circuito é
0.5A.

Req = 12/0.5 = 24Ω
Req = R + 6
R = 18Ω

8. Dois resistores de resistência R1 = 5 Ω e R2 = 10 Ω são associados em série fazendo
parte de um circuito elétrico. A tensão U1 medida nos terminais de R1 é igual a
100V. Nessas condições, determine a corrente que passa por R2 e a tensão em seus
terminais.

V1 = R1.i
100 = 5.i
i = 100/5
i = 20A
Obs.: Como a associação dos resistores é em série, a
corrente que passa por R1 e por R2 é a mesma.
V2 = R2.i
V2 = 10.20
V2 = 200V

3 Lista de exercícios II – Circuitos série e paralelo Prof. Thomás A. M. Castro
Anhanguera - Niterói

9. A diferença de potencial entre os extremos de uma associação em série de dois
resistores de resistências 10Ω e 100 Ω é 220V. Qual é a diferença de potencial entre
os extremos do resistor de 10 Ω?

V = R.i
Veq = Req.i
220 = 110.i
i = 220/110
i = 2A
Para o resistor de 10 Ω.
V = R.i
V = 10.2
V = 20A



10. Os pontos A e B da figura são os terminais de uma associação em série de três
resistores de resistência R1 = 1Ω, R2 = 3Ω e R3 = 5Ω. Estabelece-se entre A e B uma
diferença de potencial V = 18V. Determine a resistência equivalente entre os pontos
A e B; calcule a intensidade da corrente e a ddp em cada resistor.

V = i.( R1 + R2 + R3)
18 = i.(1 + 3 + 5)
9.i = 18
i = 18/9 = 2A
V1 = R1.i
V1 = 1.2
V1 = 2V

V2 = R2.i
V2 = 3.2
V2 = 6V
V3 = R3.i
V3 = 5.2
V3 = 10V


11. Dois resistores são submetidos a um potencial de 12 V. Quando eles estão em série,
a corrente medida é de 1,33 A = 4/3 A. Quando eles estão em paralelo, a corrente
medida é de 5,4 A. Os valores das resistências são:
Resposta: 4 Ω e 5 Ω


12. Três resistores idênticos de R = 30Ω estão ligados em paralelo com uma bateria de
12 V. Pode-se afirmar que a resistência equivalente do circuito é de:
Resposta: Req = 10Ω, e a corrente é 1,2 A.


13. Três resistores idênticos são colocados de tal modo que dois estão em série entre si
e ao mesmo tempo em paralelo com o terceiro resistor. Dado que a resistência
efetiva é de 2 Ω, quanto vale a resistência de cada um destes resistores Ohms (Ω)?
Resposta: 3 Ω


14. Sabendo que uma determinada resistência apresenta um valor nominal de 100 Ω
com uma tolerância de 5%, calcule os valores possíveis para a corrente que a
atravessa se lhe for aplicada uma tensão de 10 V.







4 Lista de exercícios II – Circuitos série e paralelo Prof. Thomás A. M. Castro
Anhanguera - Niterói

15. As resistências R1, R2 e R3 estão em série com uma fonte de tensão de 100 V. A
queda de tensão total nas resistências R1 e R2 é de 50 V, e sobre R2 e R3 é 80 V.
Sabendo que a soma das três resistências é igual a 50 Ω determine o valor de cada
uma das resistências.
