Avaliação II - Introdução a Mecânica das Estruturas

Prévia do material em texto

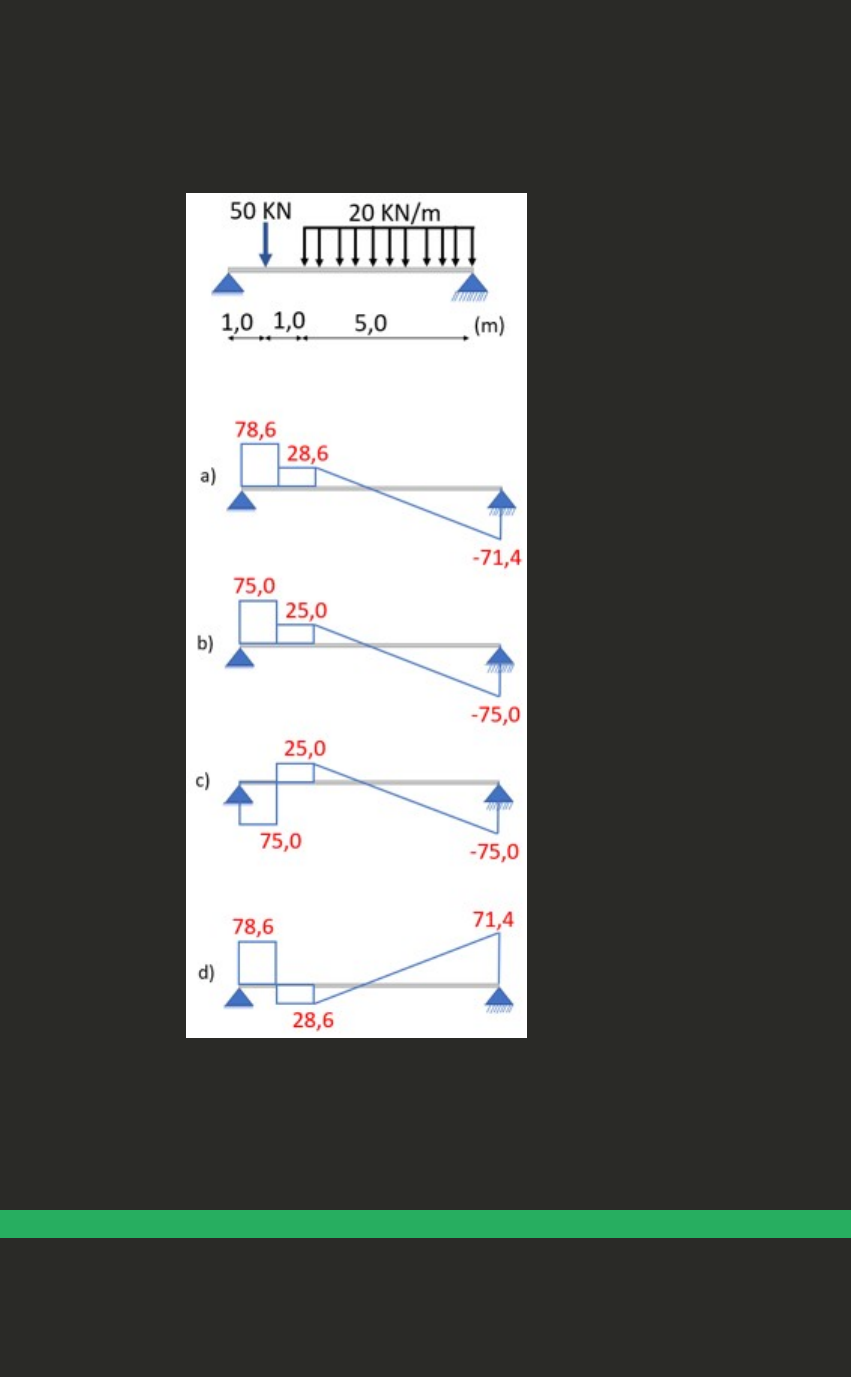

1Esforço cortante, força cortante ou força de cisalhamento é a força interna desenvolvida em membros estruturais que atua tangencialmente sobre a área de seção transversal de uma peça (HIBBELER, 2011). Para a viga a seguir, verifique qual desenho corresponde ao diagrama de esforço cortante da viga: FONTE: HIBBELER, R. C. Resistência dos materiais. 7. ed. São Paulo: Editora Pearson, 2011. Disponível em: https://www.academia.edu/23488984/Livro_Resist%C3%AAncia_dos_Materiais_R._C._Hibbeler_7a_Edi%C3%A7%C3%A3o. Acesso em: 21 maio. 2019.
A
Diagrama III.
B
Diagrama II.
C
Diagrama IV.
D
Diagrama I.
2
Para realizar o projeto de treliças (membros e nós) é necessário determinar a força desenvolvida em cada membro. Quando a treliça é submetida a um carregamento, precisamos seguir dois pressupostos, um deles é se os membros são unidos por pinos lisos. A respeito disso, avalie as asserções a seguir e a relação proposta entre elas:
I- Esta hipótese é geralmente satisfatória para estruturas aparafusadas ou soldadas, desde que as linhas de centro dos membros se unindo sejam concorrentes em um ponto determinado.
PORQUE
II- Uma vez que as ligações reais proporcionem alguma rigidez ao nó, faz com que surja uma tensão de tração, chamada de tensão secundária. Enquanto a tensão na treliça idealizada (ligadas por pinos) é chamada de tensão primária.
Assinale a alternativa CORRETA:
A
As asserções I e II são proposições verdadeiras e a asserção II é uma justificativa correta da asserção I.
B
A asserção I é uma proposição verdadeira e a asserção II é uma proposição falsa.
C
As asserções I e II são proposições falsas.
D
A asserção I é uma proposição verdadeira, mas a asserção II não é uma justificativa correta da asserção I.
3A ligação entre as barras dos pórticos é realizada através de engastes ou rótulas internas para permitir que a sua estrutura trabalhe em conjunto, e não como ocorre em colunas e vigas, em que cada elemento trabalha isoladamente. Sobre as estruturas formadas por pórticos, cabos e arcos, classifique V para as sentenças verdadeiras e F para as falsas: ( ) A ligação entre as barras dos pórticos é realizada através de engastes ou rótulas internas, resultando comportamentos iguais na estrutura. ( ) O momento fletor e o esforço cortante nos cabos são nulos, estes apresentam apenas esforços de tração. ( ) A atuação do arco na estrutura é proporcional a de um cabo, ou seja, ele recebe a sua carga fundamentalmente em tração. ( ) Os arcos com apoios rotulados permitem a rotação nas extremidades quando o carregamento atuar. Assinale a alternativa que apresenta a sequência CORRETA:
A
V - F - V - F.
B
V - V - F - V.
C
F - V - F - V.
D
F - V - V - V.
4Em uma estrutura de uma edificação residencial, localiza-se uma viga biapoiada, com 12,0 metros de vão entre eixo de apoios. A viga submetida a um carregamento vertical, devido à carga da laje, distribuído em toda a sua extensão, cujo valor é de Q = 30 KN.m. O momento fletor no meio do vão, o qual, neste caso, também é o momento máximo, possui qual valor?
A
360 KN.m
B
1350 KN.m
C
180 KN.m
D
540 KN.m
5Esforços internos representam o efeito de forças e momentos entre duas porções de uma estrutura reticulada resultantes de um corte em uma seção transversal. Os esforços internos correspondentes de cada lado da seção seccionada são iguais e contrários, pois correspondem a uma ação e à reação correspondente. Sobre os esforços internos em vigas com cargas transversais, classifique V para as sentenças verdadeiras e F para as falsas: ( ) O diagrama de esforço cortante (DEC) de uma viga, no ponto em que está submetida a uma carga vertical concentrada, apresentará descontinuidade no ponto do carregamento. ( ) O diagrama de momento fletor (DMF) de uma viga, no ponto em que está submetida a um momento concentrado, apresentará descontinuidade no ponto do carregamento, com valor distinto do momento concentrado, em seu ponto de aplicação. ( ) O momento em um determinado ponto P pode ser calculado se conhecermos a área do diagrama de esforços cortantes no trecho considerado. ( ) A presença de rótulas na estrutura faz com que os esforços horizontais e verticais sejam transferidos, mas não transferem os esforços de momento fletor, portanto, no nó rotulado o diagrama de momento fletor é necessariamente zero. Assinale a alternativa que apresenta a sequência CORRETA:
A
V - F - V - F.
B
V - F - V - V.
C
V - V - F - V.
D
F - V - F - V.
6Uma viga biapoiada, com 15,0 metros de vão entre eixo de apoios, está submetida a um carregamento vertical distribuído em toda a sua extensão, cujo valor é de Q = 20 KN.m. A viga também recebe uma carga concentrada de 10 KN a uma distância de 5,0 metros do apoio esquerdo. Foi denominado o apoio esquerdo de A e o apoio direito de B. Tendo em vista a descrição da viga, analise as sentenças a seguir: I- A reação de apoio vertical em A possui valor de 156,7 KN. II- O momento máximo da viga possui valor de 562,5 KN.m. III- No local em que a viga recebe a carga concentrada de 10KN, o diagrama de momento fletor apresenta uma descontinuidade. Assinale a alternativa CORRETA:
A
As sentenças I e III estão corretas.
B
Somente a sentença II está correta.
C
As sentenças I e II estão corretas.
D
Somente a sentença I está correta.
7
São estruturas que podem ser utilizadas para reduzir os momentos fletores em estruturas que possuem vãos muito grandes. Sua atuação na estrutura é a inversa de um cabo, ou seja, ele recebe a sua carga fundamentalmente em compressão. Ao contrário dos cabos, eles são rígidos, portanto, necessitam resistir aos momentos fletores e esforços cortantes que agem na estrutura carregada.
Qual é esse tipo de estrutura?
A
Arcos.
B
Pórticos.
C
Gerber.
D
Treliças.
8
São vigas sobre diversos suportes, compostas com rótulas, de forma que seus trechos se tornem estaticamente determinados e possibilitem a determinação dos esforços através das equações de equilíbrio. Esse tipo de viga é muito aplicado em pontes e estruturas pré-fabricadas. Portanto, trata-se de vigas formadas pela associação de vigas simples isostáticas, em que algumas delas servem de apoio para as outras, tornando o conjunto estável.
De que tipo de viga estamos falando?
A
Caixões.
B
Gerber.
C
Mancais.
D
Treliçadas.
9
É um método de análise gráfica que consiste em encontrar os esforços internos graficamente a partir dos nós da treliça.
Qual o nome desse método?
A
Método das seções.
B
Método dos nós.
C
Método de Cremona.
D
Método de Crewner.
10O pórtico é definido como uma estrutura constituída por barras horizontais e verticais, a qual, normalmente, define um átrio amplo, com o tecto sustentado por colunas. Uma estrutura de pórtico pode eventualmente estar associada à cabos ou/e arcos. Sobre as estruturas formadas por pórticos, cabos e arcos, classifique V para as sentenças verdadeiras e F para as falsas: ( ) Nas extremidades dos cabos é necessário apoio de segundo grau. ( ) O momento fletor e o esforço cortante nos cabos não são nulos, estes não apresentam esforços de tração. ( ) A adição de rótula fornece duas equações a mais para o sistema. ( ) Como os arcos são rígidos, eles precisam resistir a momentos fletores e esforços cortantes. Assinale a alternativa que apresenta a sequência CORRETA: FONTE: https://www.engenhariacivil.com/dicionario/portico. Acesso em: 24 set. 2019.
A
F - V - V - V.
B
V - F - F - V.
C
V - F - V - F.
D
F - V - F - V.
